聚脲防腐能用于輸送高濃度鹽水的管道嗎？​

在化工、海水淡化、鹽化工等行業(yè)中，輸送高濃度鹽水的管道長期面臨嚴峻的腐蝕挑戰(zhàn)。高濃度鹽水中的氯離子具有極強的滲透性和腐蝕性，易導(dǎo)致管道金屬基材發(fā)生電化學(xué)腐蝕，出現(xiàn)點蝕、縫隙腐蝕甚至穿孔，不僅縮短管道使用壽命，還可能引發(fā)鹽水泄漏，造成環(huán)境污染與安全隱患。聚脲防腐技術(shù)憑借其優(yōu)異的耐化學(xué)腐蝕性與致密性，成為輸送高濃度鹽水管道防腐的理想選擇，為管道安全運行提供有效保障。

高濃度鹽水對管道的腐蝕機制具有特殊性，這也決定了對防腐材料的嚴苛要求。高濃度鹽水中的氯離子濃度遠高于普通水體（如海水氯離子濃度約 3.5%，而工業(yè)高濃度鹽水氯離子濃度可達 10% 以上），氯離子會穿透傳統(tǒng)防腐涂層的微小缺陷，與管道金屬基材發(fā)生反應(yīng)，破壞金屬表面的鈍化膜，加速電化學(xué)腐蝕進程。同時，高濃度鹽水的滲透壓較高，會進一步加劇腐蝕介質(zhì)向基材滲透的速度，普通防腐材料（如環(huán)氧樹脂、瀝青涂層）難以長期抵御這種侵蝕，易出現(xiàn)涂層鼓泡、剝落，導(dǎo)致管道腐蝕失效。此外，部分輸送高濃度鹽水的管道還可能伴隨溫度波動（如鹽化工行業(yè)管道溫度可達 50-80℃），這對防腐材料的耐溫性與柔韌性也提出了更高要求。

聚脲防腐材料之所以能適配高濃度鹽水管道的防腐需求，核心在于其獨特的性能優(yōu)勢。首先，聚脲具有卓越的耐鹽腐蝕性，其分子結(jié)構(gòu)穩(wěn)定，不會與鹽水中的氯離子發(fā)生化學(xué)反應(yīng)，且致密的涂層結(jié)構(gòu)能有效阻擋氯離子滲透。實驗數(shù)據(jù)顯示，常規(guī)脂肪族聚脲在 30% 高濃度鹽水浸泡 1000 小時后，涂層無明顯溶脹、變色，拉伸強度保持率超過 90%，斷裂伸長率保持率超過 85%，遠優(yōu)于環(huán)氧樹脂涂層（同期拉伸強度保持率僅 60% 左右）。其次，聚脲涂層具有良好的柔韌性與抗沖擊性，拉伸強度可達 20MPa 以上，斷裂伸長率超過 300%，能適應(yīng)管道在輸送過程中的輕微振動與溫度變化導(dǎo)致的形變，避免涂層因應(yīng)力作用出現(xiàn)開裂，從根本上杜絕氯離子通過裂紋滲透至基材。再者，聚脲的固化速度快，施工后 10-30 分鐘即可固化成型，能快速形成連續(xù)無接縫的涂層，減少管道停機維護時間，尤其適合長距離輸送管道的防腐施工。

在實際應(yīng)用中，聚脲防腐已在多個高濃度鹽水管道項目中展現(xiàn)出可靠性能。某鹽化工企業(yè)在輸送 25% 濃度鹽水的碳鋼管道內(nèi)壁采用聚脲防腐涂層后，管道腐蝕速率從原來的 0.2mm / 年降至 0.03mm / 年以下，管道使用壽命從 3-5 年延長至 8-10 年，大幅降低了企業(yè)的管道更換與維護成本。在海水淡化項目中，部分高濃度濃縮鹽水輸送管道采用耐候型聚脲防腐后，不僅抵御了高濃度氯離子的侵蝕，還能承受海洋環(huán)境中的紫外線照射與濕度變化，涂層長期保持穩(wěn)定性能。

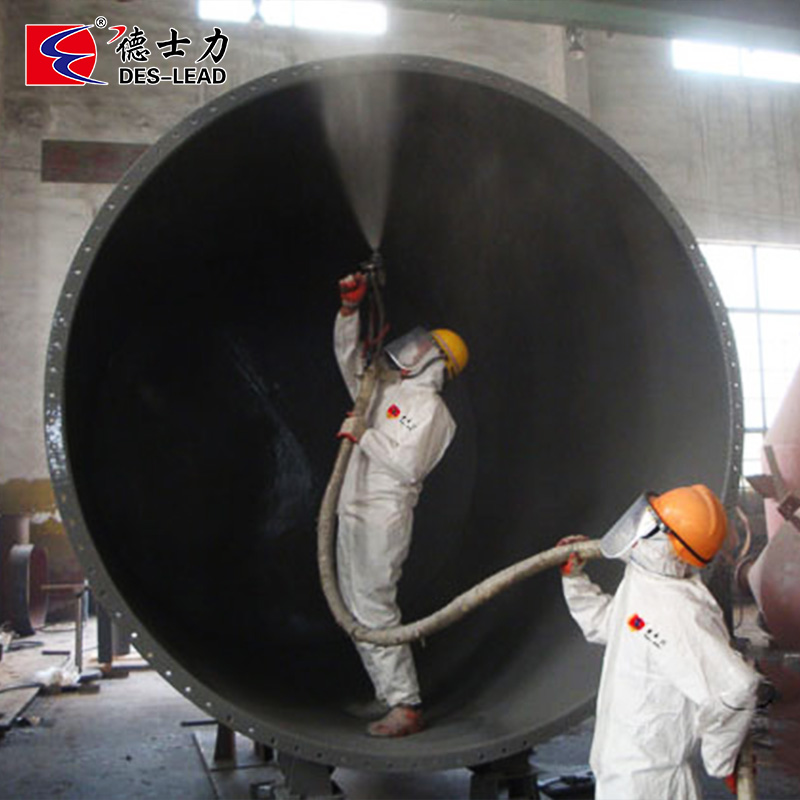

不過，聚脲防腐在高濃度鹽水管道應(yīng)用中需重點關(guān)注三個關(guān)鍵環(huán)節(jié)。一是材料選型，需根據(jù)鹽水濃度與溫度選擇適配的聚脲類型：對于濃度低于 20%、溫度低于 60℃的鹽水管道，可選用常規(guī)脂肪族聚脲；對于濃度超過 20%、溫度高于 60℃的嚴苛工況，建議選用改性耐高鹽聚脲（如添加納米二氧化硅填料的聚脲），進一步提升涂層的耐鹽性與耐高溫性。二是基材處理，管道表面需徹底除銹（達到 Sa2.5 級標(biāo)準(zhǔn)）、除油，對于內(nèi)壁有焊瘤、毛刺的部位，需打磨至光滑平整，確保聚脲涂層與基材緊密結(jié)合，避免因表面缺陷導(dǎo)致涂層附著不良，給氯離子滲透留下隱患。三是施工控制，噴涂時需控制涂層厚度，內(nèi)壁涂層厚度建議≥1.5mm，外壁涂層厚度≥2.0mm，且需通過電火花檢測（內(nèi)壁檢測電壓≥2500V，外壁檢測電壓≥3000V）與附著力測試（附著力≥5MPa），確保涂層無針孔、無漏點，附著力達標(biāo)。

需注意的是，聚脲防腐并非適用于所有高濃度鹽水管道場景。若鹽水管道內(nèi)存在固體顆粒（如鹽渣），且流速較高，會對聚脲涂層產(chǎn)生沖刷磨損，此時需在聚脲涂層表面再噴涂一層耐磨聚脲或陶瓷顆粒增強聚脲，提升涂層的耐磨性。此外，若鹽水含有強酸（如鹽酸）或強堿（如氫氧化鈉），需提前測試聚脲材料的耐酸堿性能，確保其能耐受復(fù)合腐蝕環(huán)境。
